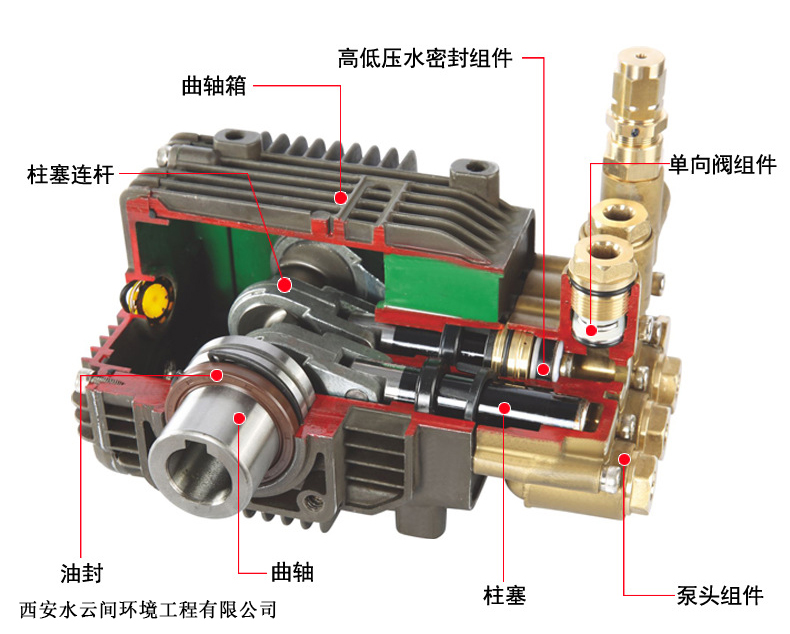

柱塞泵剖面圖及維護說明

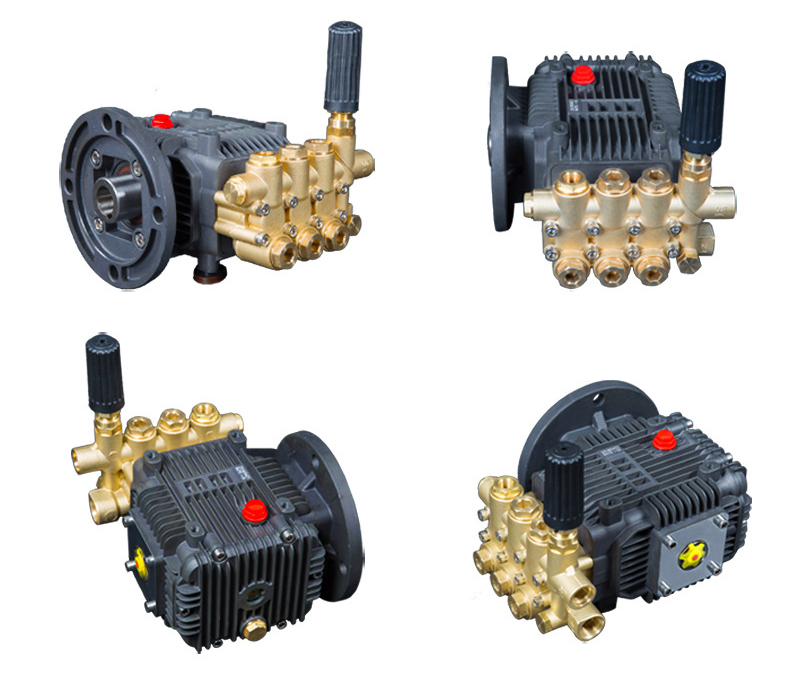

水云間高壓柱塞泵是在本公司吸收國外產品的優點，經廣大科技人員多年潛心研究，精心設計、制造而推廣的高壓泵。泵的主要摩擦副柱塞采用高密度工業陶瓷：主要密封部件從德國、意大利進口；主要零件如曲軸箱、缸體等均在加工中心上加工；一般零件也采用數控車床加工。高質純正的密封部件和精良的加工設備有力地保證了零件的精密度。經國家權威部門檢測，該系列產品的主要性能指標已經達到或超過國外同類產品。
一、應用領域：
本機采用汽油發動機、柴油發動機或電機作為動力，組裝成高壓清洗機后，可廣泛應用于下列領域。
1、各種車輛、工程機械、建筑機械和農業機械的清洗與保養。
2、部隊車輛、坦克、艦艇、飛機等機械的去污除垢和清洗保養。
3、港口、碼頭各種集裝箱清洗和消毒。
4、畜牧場、屠宰場、養殖場的強力清洗、衛生防疫和消毒殺菌。
5、樓宇外墻、辦公大樓玻璃門窗的日常清洗。
6、市民廣場、游樂園、醫院、賓館、餐廳及庭院環境之清洗與消毒。
7、市政環衛、垃圾填埋場、垃圾中轉站的強力清洗和消毒殺菌。
二、結構特點：
1、噴射壓力高。BMS15.24C系列泵最大壓力可達240kg/cm²。
2、使用壽命長，性能穩定可靠。
3、采用汽油發動機、柴油發動機或電動機做驅動動力，操作簡單方便。
4、結構緊湊、壓力高、熱量小、效率高、回水快、體積小。
5、配套噴頭，可發生不同角度的高壓射流，藥劑吸嘴更能實現自動兌出水口部位安裝清洗藥劑或藥液的功能，滿足您不同情形的清洗需要。
6、出口部位安裝有快換接頭，操作簡便、拆裝迅速。
三、主要技術參數：
| 型號 | 流量 | 壓力 | 轉速 | 配套動力 | 選用泵 | |||
| L/min | gpm | bar | psi | rpm | hp | kw | ||
| BT-100 | 11 | 2.9 | 100 | 1500 | 1450 | 3 | 2.2 | BM11.10C |
| BT-130 | 15 | 4 | 130 | 1900 | 1450 | 6.5 | 4 | BM15.13C |
| BT-150 | 10.5 | 2.8 | 150 | 2200 | 2800 | 5.5 | 3 | BM11.15C |
| BT-180 | 10.5 | 2.8 | 180 | 2700 | 2800 | 6.5 | 4 | BM11.18C |
| BT-200 | 13 | 3.3 | 206 | 2700 | 2900 | 7.5 | 5.5 | BM13.20C |
| BT-240 | 15.3 | 5.5 | 248 | 2900 | 2900 | 9 | 7.5 | BM15.24C |
四、安全警告：
1、在進行清洗作業時，一定要采用正確的姿態緊握噴槍的扳機手柄。
2、從高壓清洗機噴出的高壓高速噴霧流會破壞木板、玻璃、摩托車的油漆 等表面，還會破壞各種物體的邊緣和各種諸如花卉、灌木叢等，在噴射之前，先檢查系統，應確保被清洗物體不至于被噴射出來的強大作用力破壞。除了混凝土和鋼鐵外，應避免使用高壓集中的噴射流。嚴禁朝人、動物或電器設備噴水，否則會造成嚴重?fù)p傷。
3、不要用高壓清洗機直接噴射易燃或有毒的液體，由于清洗機的高壓以及由此而共生的高溫將會導致爆炸或中毒。
4、機器工作時必須保證持續的水量供給，在無水情況下運行清洗機會導致部分器材的損壞，請盡量不要讓泵在關閉噴槍的情況下運行時間超過2 分鐘。
5、由于反彈回的水流仍具有較高的速度，因此使用時不要絞結高壓水管， 要拉直水管，避免回路。扳動噴槍扳機手柄時會導致反彈，應注意盡量減小反彈的作用力。
6、應使用較潔凈的且不帶砂粒的水，濾網應經常進行清洗。
7、不要使用含有氯化物和任何漂白的清洗劑。不要使用酸性化學劑、汽油、煤油和其他的可燃物。此類物質會使本機遭受不可逆的損壞。
8、高壓出水管、連接件對設備的安全性至關重要，請使用廠家推薦的相關配件，相關配件如有損壞，請立即更換。
9、不要讓小孩或無經驗的人使用清洗機，否則會造成意外傷害。
10、運行本機時，要使其與所配套的動力放置在安全平穩的地方。并且應由專人操作看守機器，禁止在無人值守時讓機器運轉。
11、發生問題時，請不要使用機器，機器的維修一定要在斷開動力的情況下進行。
12、操作時應嚴格按其所配動力的有關安全規范進行操作，非規定操作出現意外，或不適當?shù)牟僮?，本公司不承?dān)任何責任。
五、工作原理：
用電動機或汽油發動機、柴油發動機帶動清洗機的高壓泵軸轉動，泵軸通過曲軸連桿機構使得柱塞作往復運動，當柱塞的運動使缸體的泵腔容積增加時, 進水單向閥打開，出水單向閥關閉，水由進水管經過進水單向閥進入泵腔。當柱塞的運動使泵腔的容積減少時，進水單向閥關閉，出水單向閥打開，泵腔內的水經過出水單向閥、出水管到扳機式噴槍，扳動噴槍扳機后，水由噴槍射出。噴槍扳機扳動時，泵腔內壓出的水推動調壓閥內的差動拄塞，水從出水口部位又回到進水口，即水在高壓泵內部循環，此時水溫將急驟上升，所以高壓泵在工作時應盡量避免長時間關閉噴槍，以免造成商壓泵的損壞。

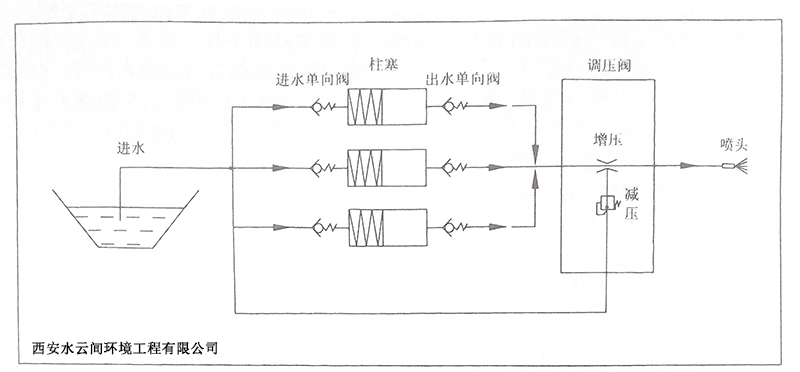

工作原理圖
六、使用說明：
打開包裝檢查包裝物品時，如發現在運輸過程中有任何損壞請及時告知經銷商。
1、使用要求
•進水管直徑至少1/2英寸。
•本機具有自動吸水功能，供水可直接接入自來水等供水設備或置于靜水中，供水流量不能低于15.0L/min。
•供水溫度不能超過104° F/40°C，壓力不超過3bar。
•如在使用過程中需要關槍，我們強烈建議不要超過2分鐘。
2、開機前的準備
開機前檢查機器各螺母、螺釘是否有松動現象，向曲軸箱內加入20w-50 機油，汕位加到汕標中心為宜。
3、出水管接頭
將高壓出水管的快插接頭與泵出水口的快換接頭相連，另一端快換插頭與噴槍上的快換接頭相連。（快換接頭的接法為：左右移動快換接頭卡環，右手迅速插上需用的快換插頭后，松開快換接頭卡環，并將其推回原位即可）。
4、噴頭旋轉
圓孔噴頭：能產生束狀強力射流，用于污垢特別嚴重的表面清洗。
扇形噴頭：此種噴頭能產生扇形射流，霧角小，清洗力強，能用于大面積污垢表面的快速清洗。
黑色的藥劑噴頭：這種噴頭屬低壓清洗噴頭，適用于噴藥劑和淸冼液，在使用此噴頭時，清洗冼機噴射出來的水壓較低，但流量較大。（使用時將透明藥劑吸管帶濾網的一端置于藥劑或清洗劑中，將藥劑吸管的另一端直接安裝在泵的吸液嘴部位即可）。
5、將進水管接于機器進水口上，另一端與水源連接，接通水源，打幵噴槍扳機手柄后，啟動動力（電動機或發動機）。注意一定要使進水管部位連接緊密和牢固，否則可能會導致泵由于進水口部位吸入了空氣而吸不上水。
6、動力啟動后，應先待泵內空氣排盡后，才能實施清冼作業。要使泵內空氣排盡的時間加快，最好在泵啟動時不加安裝噴頭，直到噴管噴出的水不夾帶空氣，是連續性流出時，再關閉噴槍，安裝上噴頭實施清洗作業。
7、應使用較潔凈的且不帶砂粒的水，濾網應經常進行淸洗。清洗作業時，噴頭與被清洗面的距離不宜太遠，一般不超過1米。
8、調節壓力：泵出廠時的預設壓力可使清洗機獲得最優水壓和清潔功能，不用試圖去增加泵的力，壓力越高，泵帶來危險就越大。需要降低壓力可以通過以下方式完成：調節泵的壓力調整手柄；逐漸遠離要清洗的表面；減小發動機的轉速；換用扇形噴頭。
9、調節泵的壓力調整手柄。逆時針?lè)聪蛐D(zhuǎn)壓力調整手柄，可得到更低的壓 力。用完清洗機后，順時針調節壓力調整手柄使之回歸原位。
10、使用藥劑或清洗劑時，應先將吸液管與藥液吸嘴連接好，并將其另端置于 己調配好的藥劑或清洗劑溶液中，再換上黑色的藥劑噴頭即可。
11、使用完藥劑或清洗劑后，殘余藥劑將會損壞高壓泵，應對吸液管和泵進行 清洗。可通過給吸液管注入干凈水并將水噴射出來實現對吸液管和泵的徹 底清洗。禁止使用清洗劑和肥皂水對吸液管和泵進行清洗。
12、清洗結束后，應先關閉動力，再關閉水源，最后關閉噴槍，這樣才會免除出水管和噴槍內存有高壓可能傷人的危險。
13、如發動力出現異常噪音或冒黑煙的現象，則是由于壓力過高引起的，此時請適當降低清洗機的使用壓力。
七、存儲與保養
1、新機在使用20小時后，必須更換機油。先卸下放油螺栓，將曲軸箱內機油放凈，然后從加油孔注入柴油清洗曲軸箱，直到排放出來的柴油潔凈為止，最后，安裝好放油螺栓后，注入新機油。
在累計計使用到100小時再以同樣的方法更換機油，以后每隔100?200小時更換機油一次，這樣對延長泵的使用壽命是非常重要的。
2、長期不用時，應拆下吸水管和出水管并將泵內余水排盡后妥善放置。
3、在過于寒冷的地方存放時，應考慮適當?shù)姆纼龃胧┗蛘呒臃纼鲆旱姆椒ǎ?以防出泵內零件凍裂。

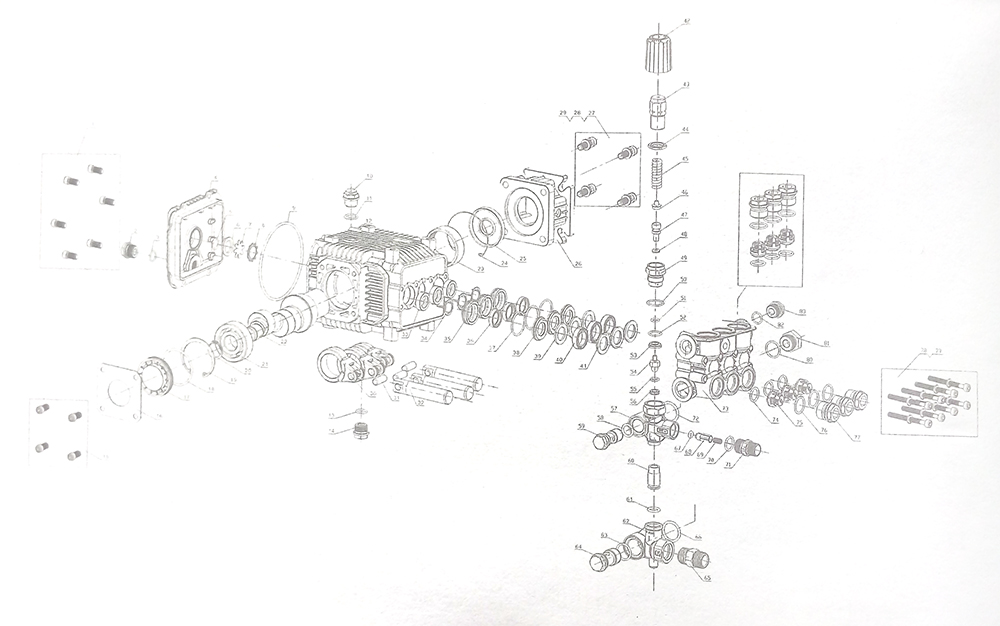

高壓泵零件結構分解圖
九、故障及排除方法
| 故障 | 原因 | 排除方法 |
| 無壓或低壓 |
水源供給不足。 吸水濾網被堵塞。 出水管泄露。 噴頭被堵塞。 出水管內混有空氣。 泵未加壓或無壓力。 |
水源供應至少15L/min以上。 取下并清洗濾網。 擰緊或更換。 拆下噴頭，清洗。 拆下噴頭讓噴桿直接出水，直到出水平穩。 順時針旋轉調壓手柄加壓。 |
| 不出藥劑或清洗劑 |
未使用吸液噴頭，高壓出水。 吸液管濾網堵塞。 吸液管濾網未置于溶液中。 清洗劑太濃 |
換用黑色吸液噴頭，使出水保持低壓。 清洗吸液管濾網。 使吸液管濾網充分浸在吸取溶液中。 稀釋清洗劑使它充分的溶解在水中。 |
| 低壓、無力（使用一段時間后） |
單向閥磨損嚴重或被阻塞。 機器轉速不夠。 |
更換或清理。 調整或更換。 |
| 在噴槍/噴桿連接處漏水 |
O形圈磨損嚴重。 膠管連接處松動。 |
更換或清理。 調整或更換。 |
| 高壓泵內有水泄漏 |
接頭松動。 柱塞連接處磨損嚴重。 水封磨損嚴重。 泵殼或其它零部件破裂。 |
擰緊。 更換。 更換。 更換。 |
| 泵內機油泄露 |
油封磨損嚴重。 加油蓋或放油螺絲松動。 放油蓋O形圈磨損嚴重。 泵內機油過量。 泵內機油牌號不正確。 |
更換。 擰緊。 取下并檢查，必要時更換。 加入適合油量。 排盡這種油，換上真確牌號的機油。 |
| 壓力跳動 |
噴頭被阻塞。 單向閥被阻塞。 |
拆下噴頭，清洗。 更換或清理。 |
| 噪音 |
空氣吸入。 連桿斷裂或軸承磨損。 |
檢查進水管。 檢查或清洗更換。 |
